توضیحات
مناسب براي تشخيص حرکت وسرعت

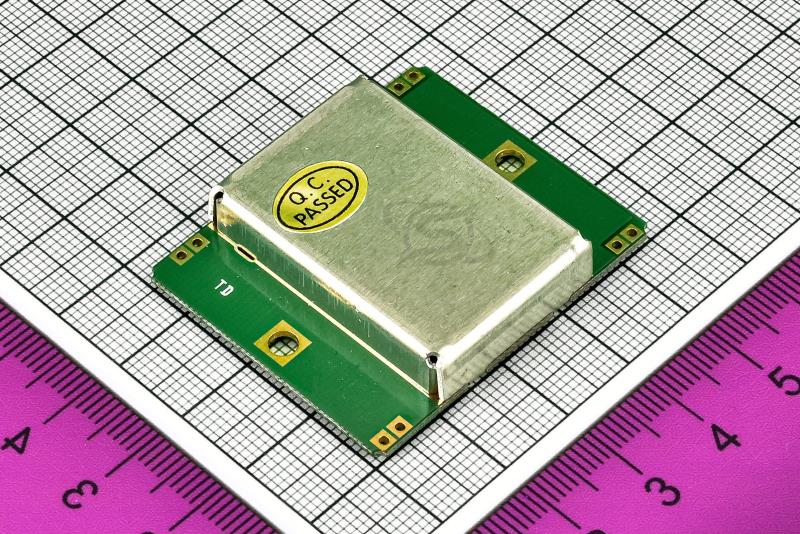

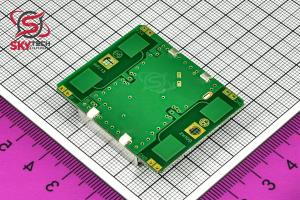

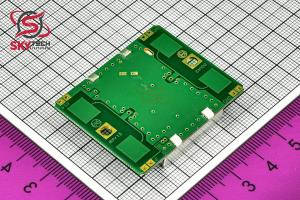

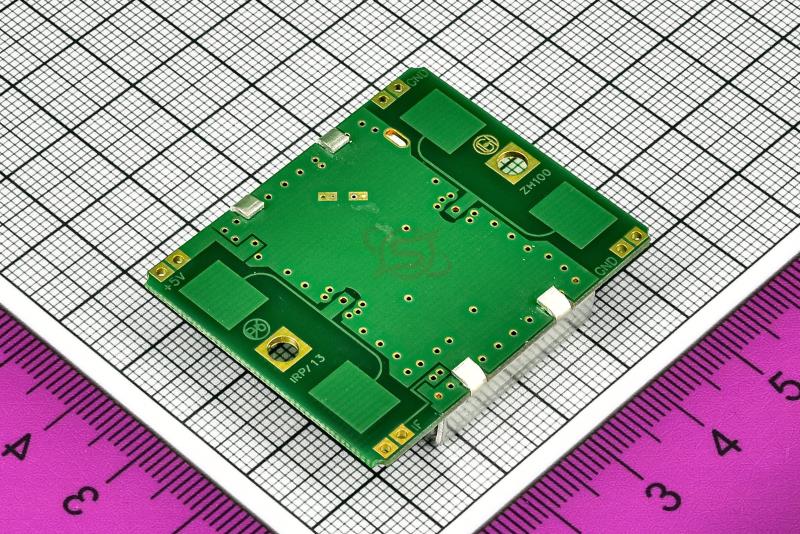

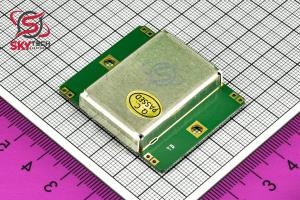

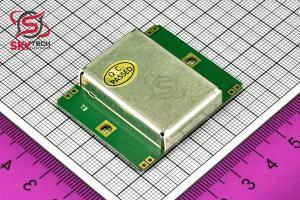

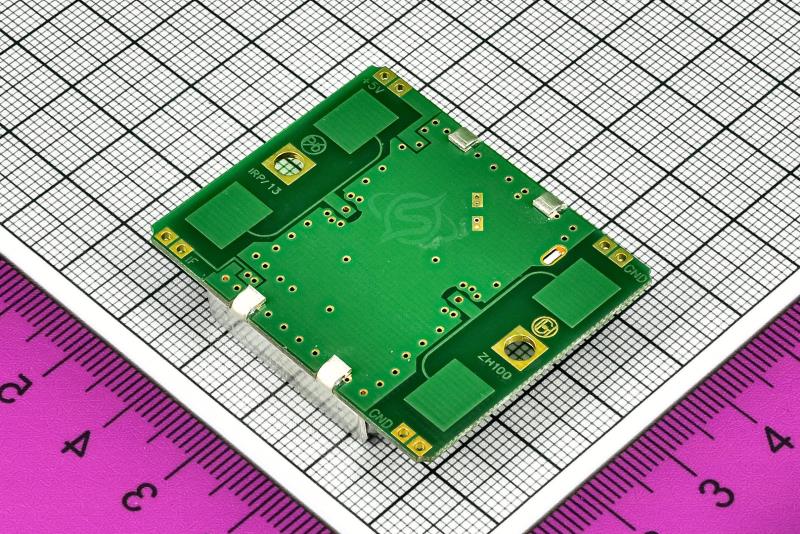

ماژول رادار داپلرمناسب براي تشخيص حرکت وسرعت HB100
سنسور حرکتي مايکروويو HB100 يک ماژول فرستنده-گيرنده دوپلر X-Band Bi-Static مي باشد. در اين سنسور، يک نوسان ساز تشديد کننده عايق (DRO) تعبيه شده است ، شامل يک جفت آنتن Microstrip patch مي باشد ، اين ماژول ابتدا امواج ميکروويو را ارسال نموده و سپس تفاوت بين فرکانس موج فرستاده شده را با فرکانس موج دريافت شده را اندازه گيري مي کند. اين اختلاف فرکانس، با سرعت حرکت جسمي که تشخيص داده است، نسبت مستقيم دارد.
Description
The HB100 microwave module is a microwave moving object detector designed by Doppler Radar principle. It is mainly used in automatic door control switch, safety protection system, automatic recording control system of ATM automatic teller machine, automatic train signal, etc. place. HB100 is a standard 10.525GHz microwave Doppler radar detector. This detection method has the following advantages compared with other detection methods: 1. Non-contact detection; 2. Free from temperature, humidity, noise, airflow, dust, light. Such as impact, suitable for harsh environments; 3 , strong anti-radio interference capability; 4, low output power, no harm to the human body; 5, long distance: detection range of more than 20 meters .
Features:
Low current consumption (typical 30 mA)
CW or pulse operation
Flat profile
Long detection range (20 m)
Supply voltage: between 4.75V and 5.25V
X-Band frequency: 10.525 GHz
Minimum Power Output: 13 dBm EIRP
|
