وارون‌گر ولتاژ خازن سوئیچ شده

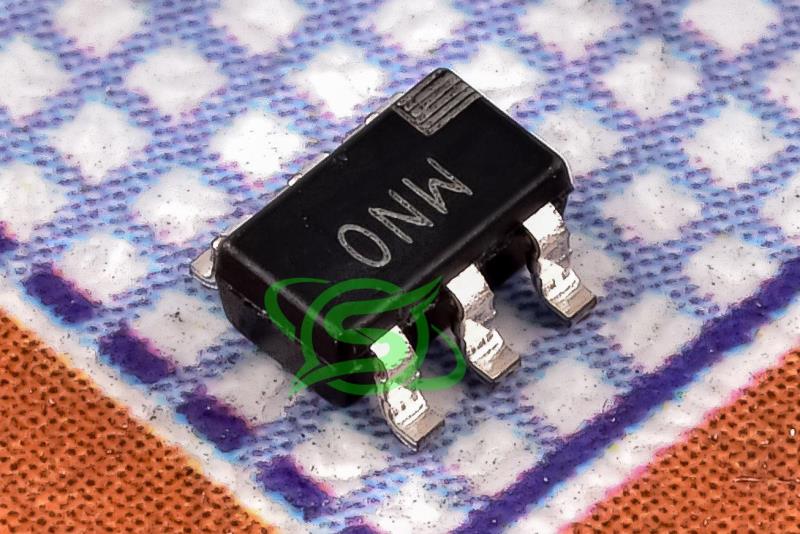

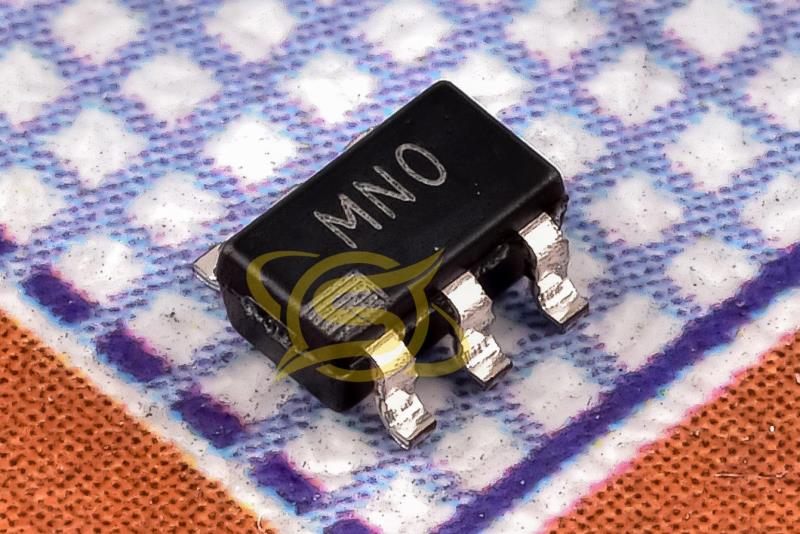

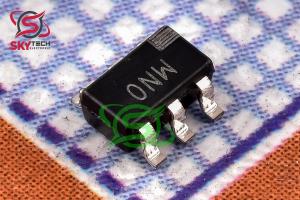

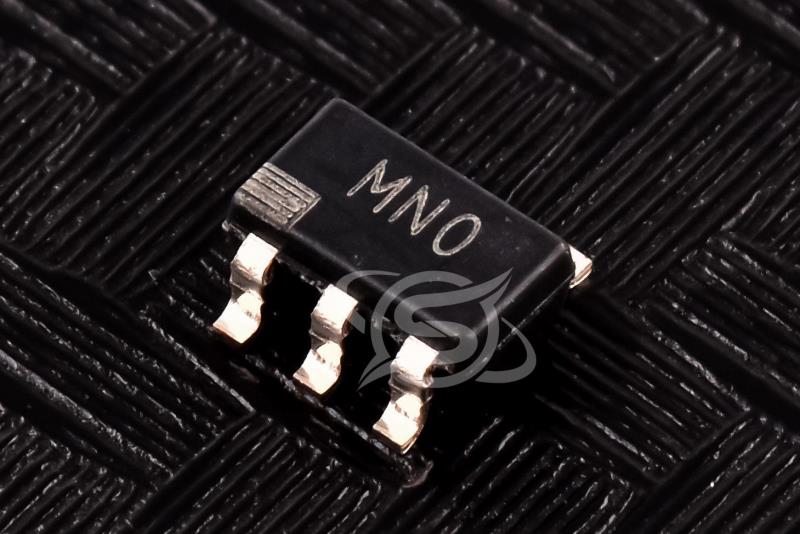

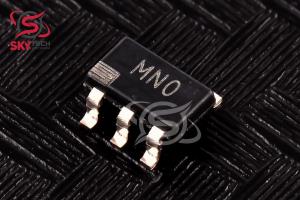

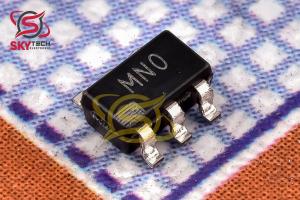

ADM8829ARTZ-REEL (MN0)

Switched-Capacitor Voltage Inverter with Shutdown

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  5,550,692  ریال

قیمت عمده  5,286,993  ریال (10 به بالا)

قیمت ویژه  5,181,513  ریال (100 به بالا)

قیمت فوق العاده5,128,773  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 5.955  تتر با تخفیف

25.7224.524.0123.77


تعداد موجودی در انبار : 2 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOT-23-6
حداکثر دماي کاري +85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 5.5     ولت
جريان ورودي 1     mA
شرکت توليد کننده Analog Devices



توضیحات

ADM8828 و ADM8829 يک مبدل ولتاژ معکوس (charge-pump inverter) هستند که مي‌توانند ولتاژ منفي را از ورودي مثبت توليد کنند. اين تراشه‌ها قادرند ولتاژهاي ورودي در بازه +1.5 ولت تا +5.5 ولت را به ولتاژ خروجي منفي بين -1.5 ولت تا -5.5 ولت تبديل کنند. اين روش براي توليد ريل منفي در سيستم‌هايي که تنها منبع تغذيه مثبت دارند بسيار مناسب است. تنها دو خازن خارجي کوچک براي عملکرد مدار پمپ بار مورد نياز است. جريان خروجي تا 25 ميلي‌آمپر با بازده بيش از 99? قابل دستيابي است.

تراشه ADM8828 داراي پايه خاموشي کم‌مصرف (SHDN) نيز مي‌باشد که با استفاده از آن مي‌توان دستگاه را غيرفعال کرده و جريان سکون را به 20 نانوآمپر کاهش داد.

هر دو مدل ADM8828 و ADM8829 در پکيج 6 پايه SOT-23 عرضه مي‌شوند.



Description

The ADM8828/ADM8829 is a charge-pump voltage inverter which may be used to generate a negative supply from a positive input. Input voltages ranging from +1.5 V to +5.5 V can be inverted into a negative –1.5 V to –5.5 V output supply. This inverting scheme is ideal for generating a negative rail in single power-supply systems. Only two small external capacitors are needed for the charge pump. Output currents up to 25 mA with greater than 99% efficiency are achievable.

The ADM8828 also features a low power shutdown (SHDN) pin. This can be used to disable the device and reduce the quiescent current to 20 nA.

The ADM8828/ADM8829 is available in a 6-lead SOT-23 package.
