توضیحات

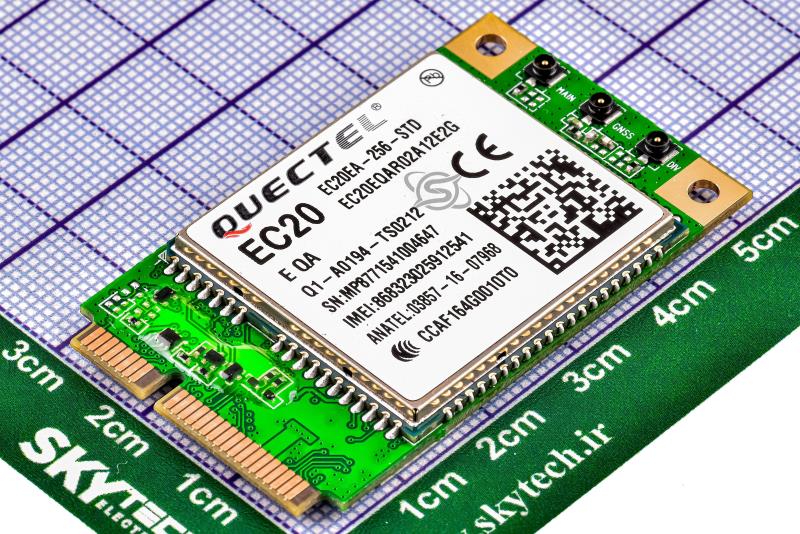

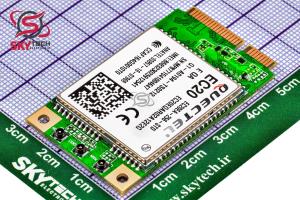

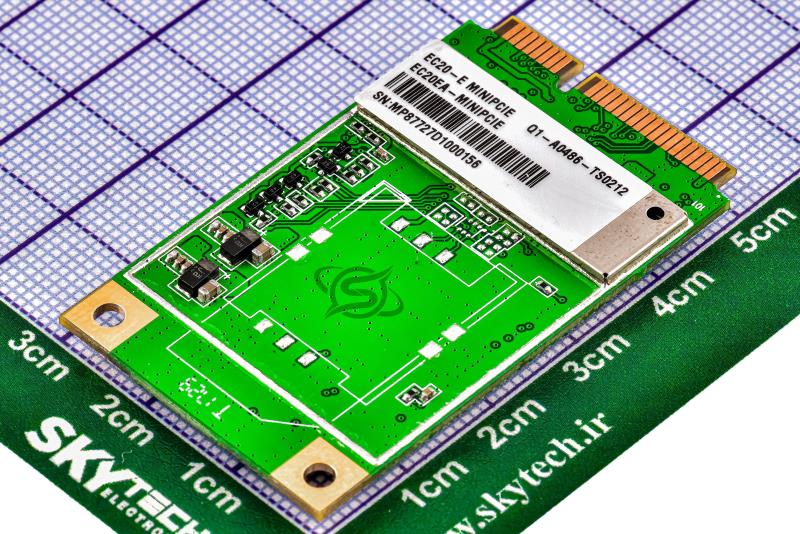

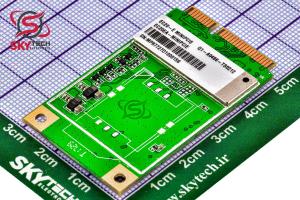

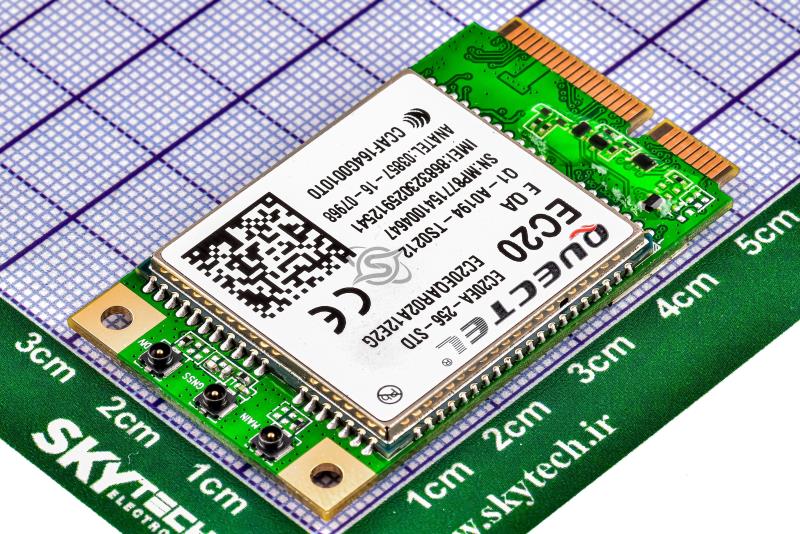

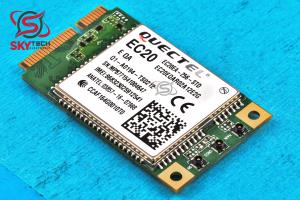

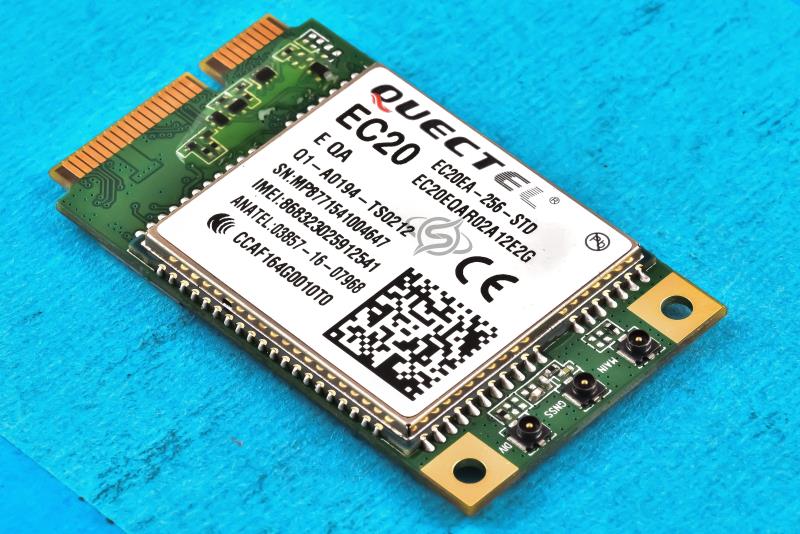

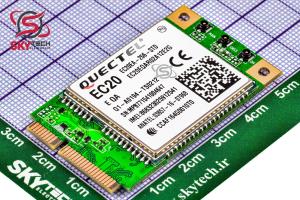

ماژول EC20EA-256-STD يک ماژول تراکنش‌دهنده (Transceiver) است که توسط شرکت Quectel طراحي شده است. اين ماژول براي ارتباط داده در شبکه‌هاي FDD-LTE، WCDMA و GSM با رابط استاندارد PCI Express Mini Card 1.2 طراحي شده است.
ويژگي‌ها و مشخصات فني:
1- پشتيباني از شبکه‌ها:
FDD-LTE، WCDMA، GSM
2- پروتکل‌ها:
BeiDou، CDMA، EDGE، Galileo، GLONASS، GPS، GNSS، GSM، GPRS، LTE، UMTS، WCDMA
3- فرکانس‌ها:
900MHz و 1.8GHz
4- سرعت انتقال داده:
تا 150Mbps
5- رابط‌ها:
ADC، SDIO، UART، USB
6- ولتاژ تغذيه:
3.3V تا 4.3V
7- دماي عملياتي:
-40°C تا 85°C
8- ابعاد:
32mm x 29mm x 2.4mm
9- مصرف جريان:
20mA در حالت دريافت و ارسال.
کاربردها:
اين ماژول براي استفاده در سيستم‌هاي جاسازي شده مانند WinCE، Linux و Android مناسب است و قابليت انتقال داده با سرعت بالا و پشتيباني از GPS/GLONASS را فراهم مي‌کند.
مشخصات فني دقيق:
- پشتيباني از شبکه‌ها:
1- FDD-LTE:
B1/B3/B5/B7/B8/B20
2- WCDMA:
B1/B5/B8
3- GSM:
900/1800MHz
- سرعت انتقال داده:
1- LTE:
تا 150Mbps در دانلود و 50Mbps در آپلود
2- WCDMA:
تا 42Mbps در دانلود و 5.76Mbps در آپلود
3- GSM:
تا 236.8Kbps در دانلود و آپلود
- رابط‌ها:
1- USB 2.0:
براي انتقال داده و کنترل
2- UART:
براي ارتباط سريال
3- SDIO:
براي کارت‌هاي حافظه
4- ADC:
براي ورودي‌هاي آنالوگ
- GNSS:
1- پشتيباني از GPS، GLONASS، BeiDou و Galileo
2- حساسيت:
-161dBm
- ولتاژ تغذيه:
3.3V تا 4.3V
- دماي عملياتي:
-40°C تا 85°C
- ابعاد:
32mm x 29mm x 2.4mm
- مصرف جريان:
20mA در حالت دريافت و ارسال
- ويژگي‌هاي اضافي:
1- پشتيباني از سيستم‌هاي عامل:
Windows، Linux، Android
2- پشتيباني از پروتکل‌هاي امنيتي:
SSL، TLS
3- پشتيباني از VoLTE:
دارد
اين ماژول براي کاربردهاي مختلفي از جمله اينترنت اشيا (IoT)، سيستم‌هاي جاسازي شده و دستگاه‌هاي قابل حمل مناسب است.
Description
The EC20EA-256-STD module is a transceiver module designed by Quectel. This module is designed for data communication in FDD-LTE, WCDMA and GSM networks with standard PCI Express Mini Card 1.2 interface.
Features and technical specifications:
1- Network support:
FDD-LTE, WCDMA, GSM
2- Protocols:
BeiDou, CDMA, EDGE, Galileo, GLONASS, GPS, GNSS, GSM, GPRS, LTE, UMTS, WCDMA
3- Frequencies:
900MHz and 1.8GHz
4- Data transfer speed:
Up to 150Mbps
5- Interfaces:
ADC, SDIO, UART, USB
6- Supply voltage:
3.3V to 4.3V
7- Operating temperature:
-40°C to 85°C
8- Dimensions:
32mm x 29mm x 2.4mm
9- current consumption:
20mA in receive and send mode.
Applications:
This module is suitable for use in embedded systems such as WinCE, Linux, and Android, and provides high-speed data transmission and GPS/GLONASS support.
Detailed technical specifications:
- Network support:
1- FDD-LTE:
B1/B3/B5/B7/B8/B20
2- WCDMA:
B1/B5/B8
3- GSM:
900/1800MHz
- Data transfer speed:
1- LTE:
Up to 150Mbps in download and 50Mbps in upload
2- WCDMA:
Up to 42Mbps in download and 5.76Mbps in upload
3- GSM:
Up to 236.8Kbps in download and upload
- Interfaces:
1- USB 2.0:
For data transfer and control
2- UART:
For serial communication
3- SDIO:
For memory cards
4- ADC:
For analog inputs
- GNSS:
1- GPS, GLONASS, BeiDou and Galileo support
2- Sensitivity:
-161dBm
- Supply voltage:
3.3V to 4.3V
- Operating temperature:
-40°C to 85°C
- Dimensions:
32mm x 29mm x 2.4mm
- current consumption:
20mA in receive and send mode
- Additional features:
1- Operating systems support:
Windows, Linux, Android
2- Support for security protocols:
SSL, TLS
3- VoLTE support:
has
This module is suitable for various applications including Internet of Things (IoT), embedded systems and portable devices.
|
