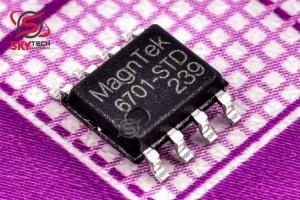

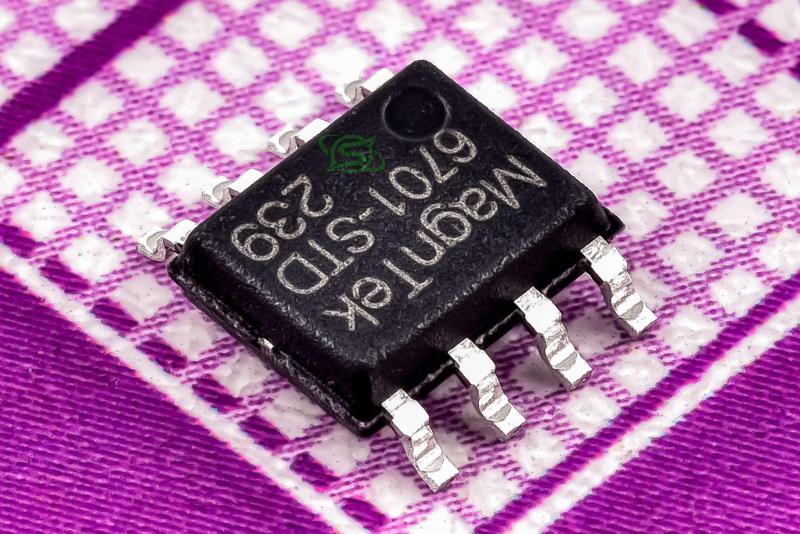

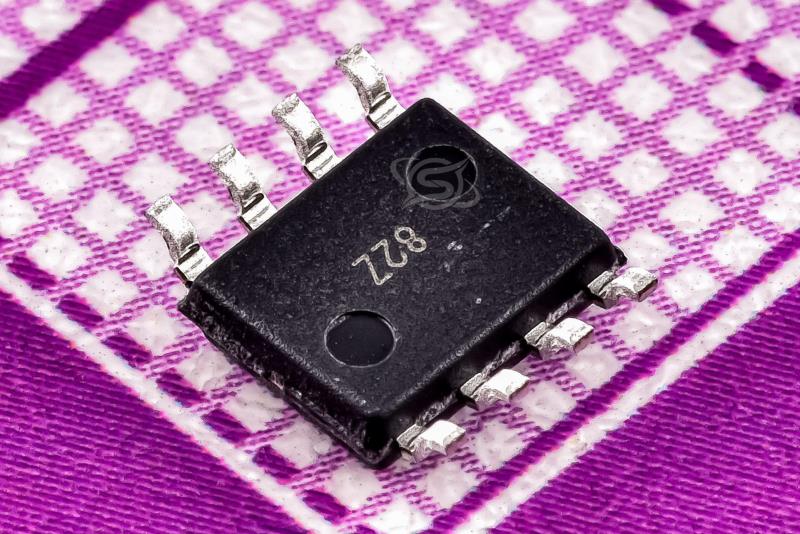

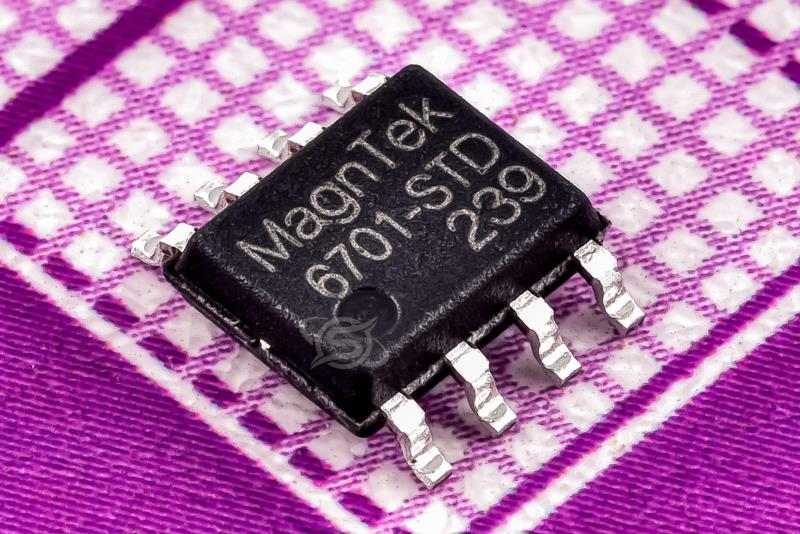

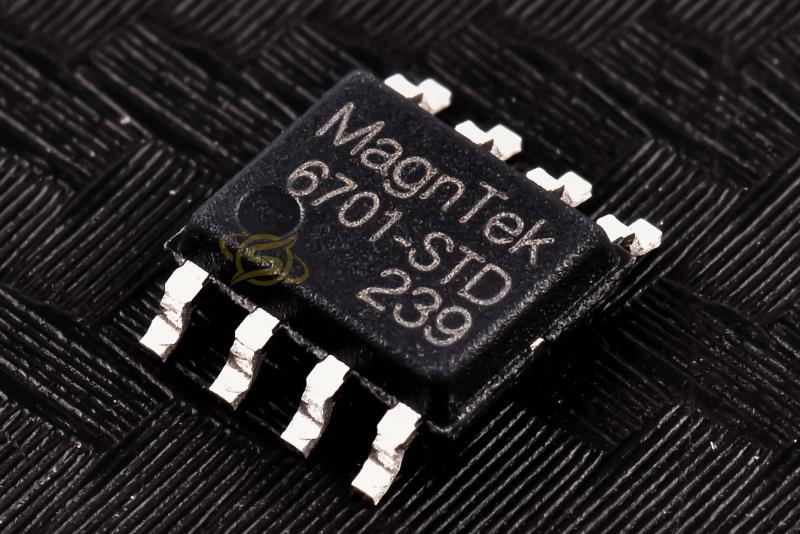

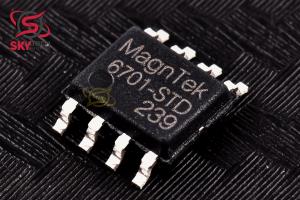

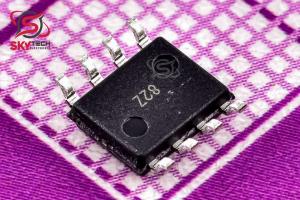

حسگر موقعیت چرخشی
MT6701
Hall Based Angle Position Encoder Sensor
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 820,964 ریال
قیمت عمده 782,180 ریال (10 به بالا)
قیمت ویژه 766,666 ریال (100 به بالا)
قیمت فوق العاده758,910 ریال (1000 به بالا)
قیمت تک فروشی 1.152 تتر با تخفیف
6.365.885.82
|
توضیحات
سنسور موقعيت چرخشي MagnTek MT6701 يک آي سي مبتني بر فناوري سنجش هال است. يک ميدان مغناطيسي دوار در صفحه حسگر x-y دو سيگنال خروجي سينوسي را ارائه مي دهد که زاويه بين سنسور و جهت ميدان مغناطيسي را نشان مي دهد. حالت خروجي افزايشي ABZ در اين سري حسگر موجود است که تراشه را براي جايگزيني انکودرهاي نوري مختلف مناسب مي کند. حداکثر وضوح 1024 پالس / 4096 گام در هر دور در حالت باينري است. يک رابط استاندارد I2C يا SSI به ميکروکنترلر ميزبان اجازه مي دهد تا داده هاي موقعيت زاويه مطلق 14 بيتي را از MT6701 بخواند. موقعيت زاويه مطلق نيز به عنوان خروجي PWM يا سيگنال آنالوگ خطي متناسب با VDD از يک DAC 12 بيتي ارائه مي شود. علاوه بر اين، خروجي PUSH تغييرات سريع فاصله هوا بين MT6701 و آهنربا را نشان مي دهد که مي تواند براي اجراي عملکرد دکمه فشاري بدون تماس استفاده شود که در آن دکمه مي تواند فشار داده شود تا آهنربا به سمت MT6701 حرکت کند.
Description
The MagnTek rotary position sensor MT6701 is an IC based on Hall sensing technology. A rotating magnetic field in the x-y sensor plane delivers two sinusoidal output signals indicating the angle between the sensor and the magnetic field direction. The incremental ABZ output mode is available in this sensor series, making the chip suitable to replace various optical encoders. The maximum resolution is 1024 pulse/4096 steps per revolution in binary mode. A standard I2C or SSI interface allows a host microcontroller to read the 14 bit absolute angle position data from MT6701. The absolute angle position is also provided as PWM output or linear analog signal proportional to VDD from a 12 bit DAC. Additionally, the PUSH output indicates the fast air-gap changes between the MT6701 and magnet which can be used to implement a contactless pushbutton function in which the knob can be pressed to move the magnet toward the MT6701.
|
