میکروکنترلر

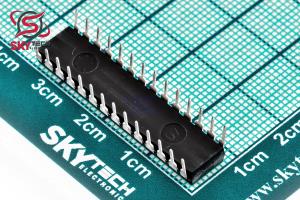

PIC16F876A-I/SP DIP-28
8bit 20MHz Microcontroller with 14kb Flash size
کیفیت: ORIGINAL(distributor) پکیج: DIP-28
قیمت تک فروشی 1,907,376 ریال
قیمت عمده 1,797,648 ریال (10 به بالا)
قیمت ویژه 1,762,535 ریال (100 به بالا)
قیمت فوق العاده1,744,979 ریال (1000 به بالا)
قیمت تک فروشی 3.207 تتر با تخفیف
16.3215.3615.0514.9
|
|
|
|
حداکثر فرکانس کاري پردازنده |
20 مگاهرتز |
|
مقدار حافظه (FLASH) |
14 کيلو بايت |
|
مقدار حافظه SRAM |
368 کيلو بايت |
|
مقدار حافظه (EEPROM) |
256 بايت |
|
حداقل ولتاژ تغذيه تکي |
4 ولت |
|
حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
حداقل دماي کاري |
-40 سانتيگراد |
|
حداکثر دماي کاري |
85 سانتيگراد |
|
|
حداکثر تعداد پين هاي I/O |
22 |
|
توضیحات
ميکروکنترلرهاي سري 14 ، 16 ، 17 و 18 : تراشه هاي 8 بيتي و داراي امکاناتي نظير مبدل آنالوگ به ديجيتال ، مبدل ديجيتال به انالوگ ، MSSP ، تايمر 0 ، تايمر 1 ، تايمر 2 ، تايمر 3 ، تايمر 4 ، CCP ، WDT ، مقايسه گرهاي داخلي ، PSP ، USART ، USB ، رگلاتور ولتاژ داخلي ، اسيلاتور داخلي ، امکان غير فعال کردن ريست ، منابع وقفه متعدد ، راه انداز داخلي سون سگمنت ، امکان به کار گيري بوت لودر ، حالت پروگرام کردن در مدار ، LIN ، CAN و ... هستند که هر تراشه با توجه به سري ساخت و همچنين برخي از مشخصات ، تعدادي از اين امکانات را داراست (در رده بندي قدرت کاري ، ابتدا 18 ، سپس 17 ، 16 و 14 قرار دارند و به همين ترتيب امکانات داخلي نيز در سري 18 بيشتر است) .
Description
High-Performance RISC CPU:
• Only 35 single-word instructions to learn
• All single-cycle instructions except for program
branches, which are two-cycle
• Operating speed: DC – 20 MHz clock input
DC – 200 ns instruction cycle
• Up to 8K x 14 words of Flash Program Memory,
Up to 368 x 8 bytes of Data Memory (RAM),
Up to 256 x 8 bytes of EEPROM Data Memory
• Pinout compatible to other 28-pin or 40/44-pin
PIC16CXXX and PIC16FXXX microcontrollers
Peripheral Features:
• Timer0: 8-bit timer/counter with 8-bit prescaler
• Timer1: 16-bit timer/counter with prescaler,
can be incremented during Sleep via external
crystal/clock
• Timer2: 8-bit timer/counter with 8-bit period
register, prescaler and postscaler
• Two Capture, Compare, PWM modules
- Capture is 16-bit, max. resolution is 12.5 ns
- Compare is 16-bit, max. resolution is 200 ns
- PWM max. resolution is 10-bit
• Synchronous Serial Port (SSP) with SPI™
(Master mode) and I2C™ (Master/Slave)
• Universal Synchronous Asynchronous Receiver
Transmitter (USART/SCI) with 9-bit address
detection
• Parallel Slave Port (PSP) – 8 bits wide with
external RD, WR and CS controls (40/44-pin only)
• Brown-out detection circuitry for
Brown-out Reset (BOR)
|
